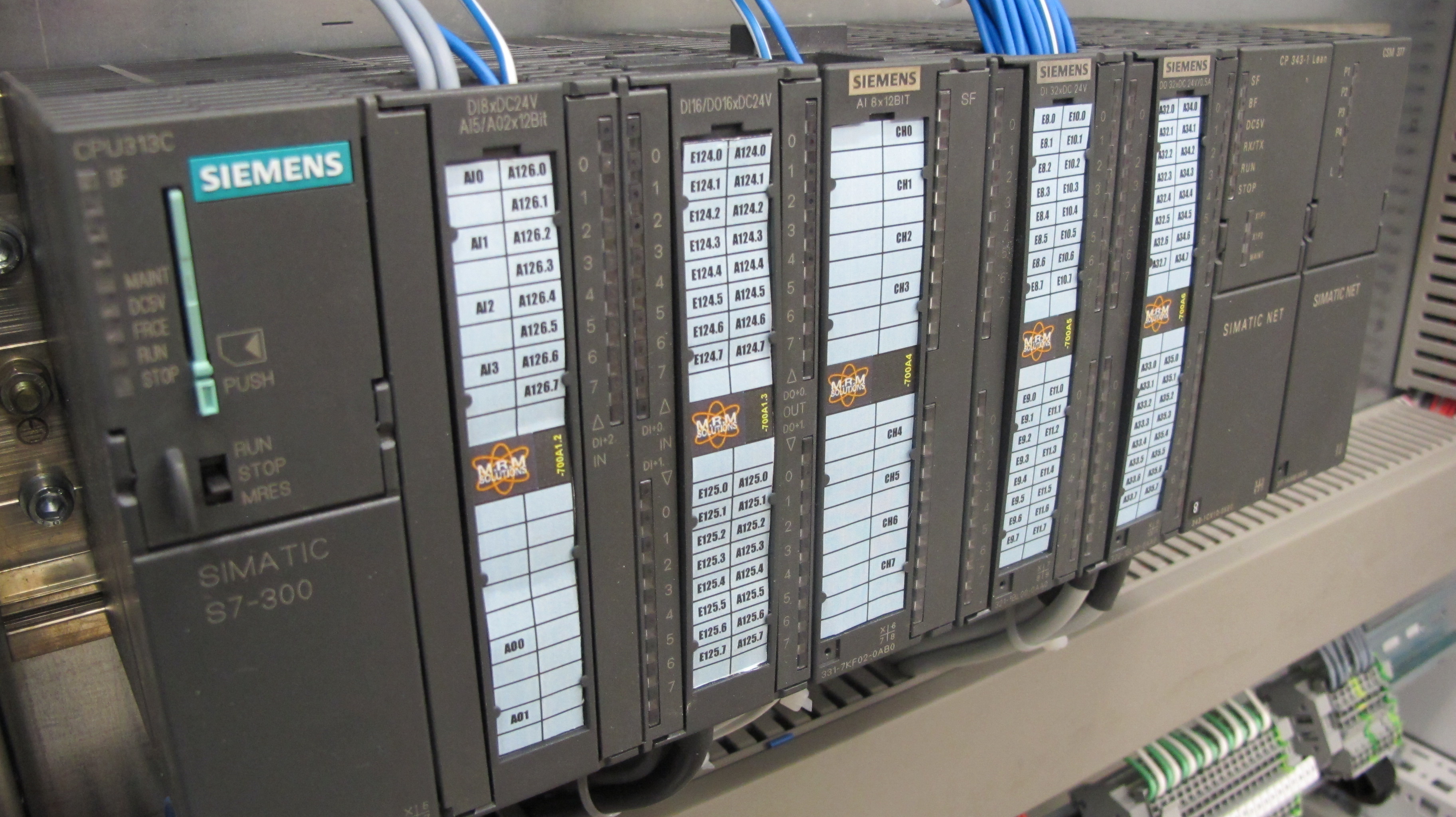

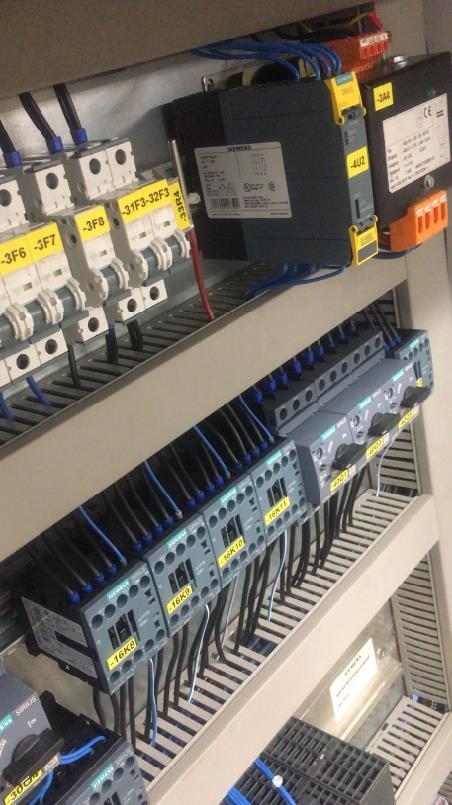

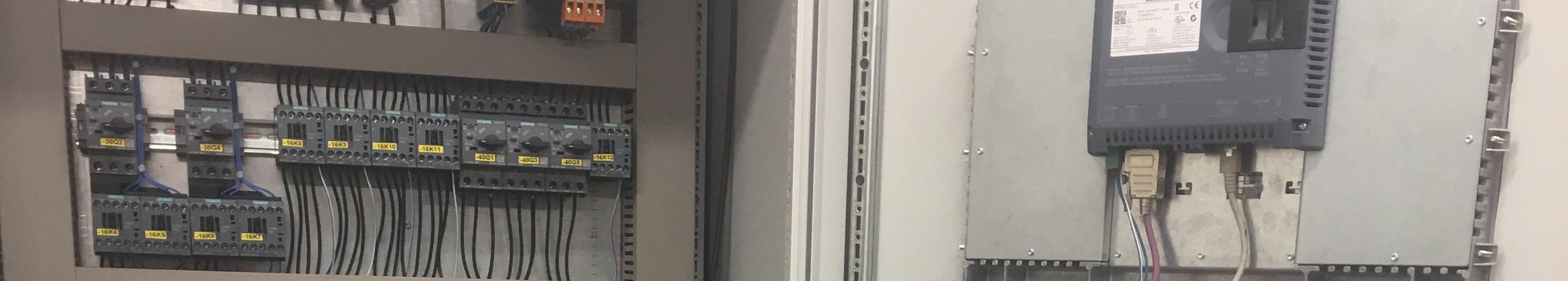

Der Schaltschank wird in moderner, von der Vorderseite leicht zugänglicher Ausführung erstellt und installiert. Die Abmessungen sind mit dem vorhandenen Modell vergleichbar. Die automatische Regelungsanlage enthält eine speicher- programmierbare Steuerung (S7-1500) mit Bedienfeld und Temperaturregelung (KP1200). Zudem ist es möglich eine Not steuerung zu integrieren, die den Betrieb des Ofens nach einem eventuellen Ausfall der SPS Steuerung ermöglich.
Automatisierte Schalt-, Mess- und Temperaturregelungsanlage
Anwendungsbereich: Glas-Entspannungsöfen, Dekoröfen

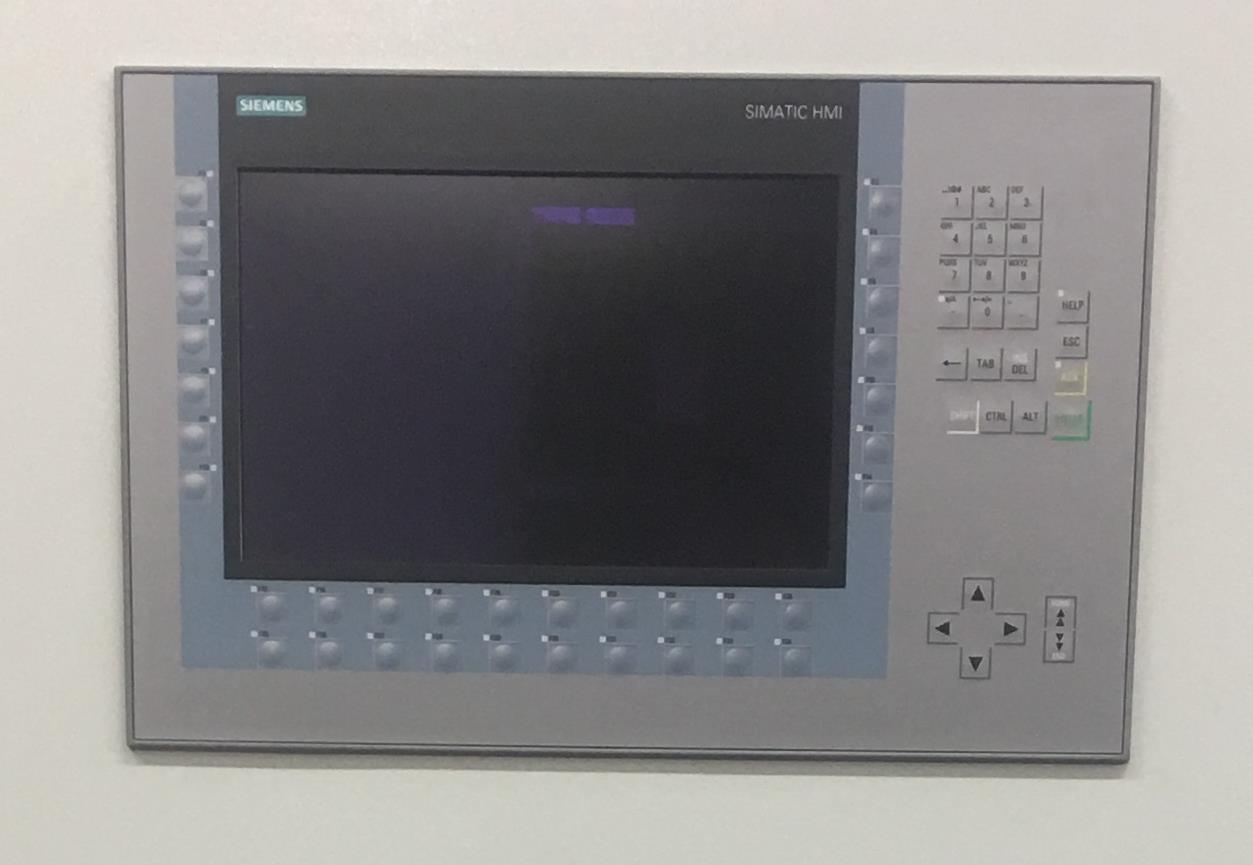

Die Steuerung und Überwachung des Ofens erfolgt an einem Bediengerät mittels Funktions- und Zifferntastatur. Betriebsund Störmeldungen werden über das Anzeigefeld im Format 10“ ersichtlich. Über das Bedienfeld werden sämtliche Schalthandlungen vorgenommen, sowie Sollwerte wie Temperaturen, Bandgeschwindigkeiten und Alarmwerte eingestellt. Zudem besteht die Möglichkeit einem Artikel eine Temperaturkurve zuzuordnen und ihn unter einem Rezept abzuspeichern. Zu den einzelnen Menüseiten der Software sind Hilfsseiten hinterlegt, um den Bediener zu unterstützen.

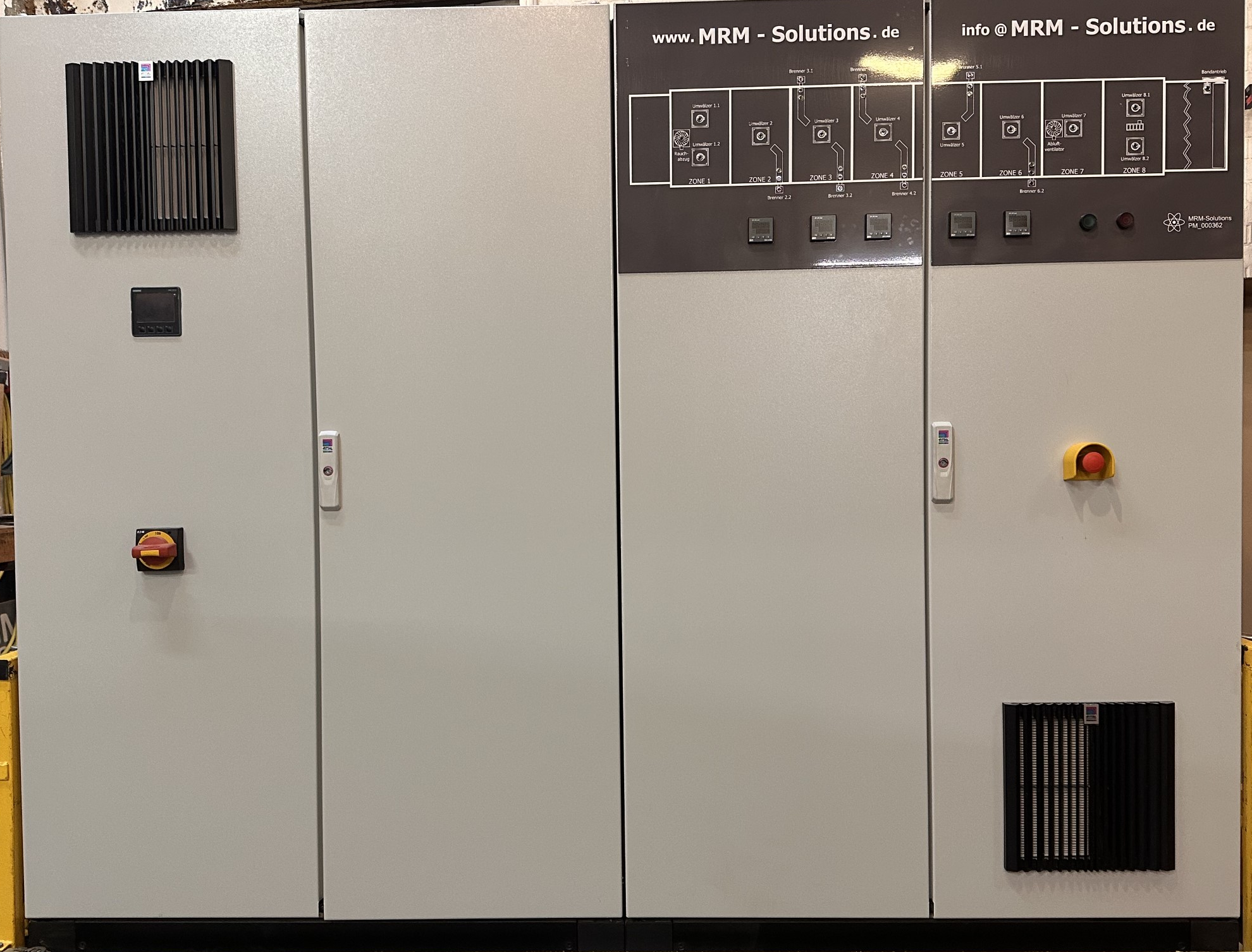

Option 1: Leuchtschaubild der Ofenanlage im oberen Bereich der Schaltschrankstirnseite. Die LEDs innerhalb des Leuchtschaubildes geben Auskunft über den Status der einzelnen Komponenten
Option 2: PC Anbindung (Spiegelung des Bedienpanels auf PC im Netzwerk) Preisewerte Kommunikationslösung.
Option 3: Ferndiagnose der Siemens S7 Steuerung über
Telefonleitung bzw. Internet und VPN-Verbindung.
Option 4: Austausch der Kabel die lokal am Ofen verbaut
worden sind. Z. b. Brenner, Lüfter, Thermoelementleitung (Typ K), Klappen, Antrieb, (Achtung: Verlängerung der Umbaudauer)
Option 5: Temperaturdurchlaufmessung bei laufendem Betrieb bei minimalem Produktionsausfall. <1m.
Die Lieferung umfasst:
- Schaltschrank mit der aktuellen Siemens Steuerung
und KP1200 zusammen mit dem Programm zur
Kommunikation mit den jeweiligen Verbrauchern.
- alle Programmierarbeiten in unserem Hause sowie
ein Satz Schaltpläne und Bedienungsanleitung 1 x in
Papierform, 1 x auf Datenträger.
Die Montage, Inbetriebnahme und Schulung des Personals erfordern ein separates Angebot und
gehören nicht zum Lieferumfang der Automatischen-
Temperatur-regelungsanlage.
